粵茂系列二氧化氯發生器

主要配置組成：

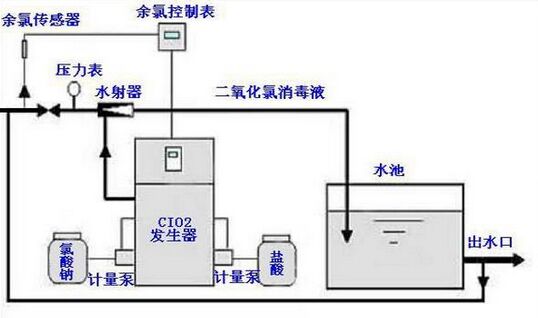

供料系統、反應系統、控制系統、混合吸收系統、殘液自動處理系統

產品型號：YM-50-10000

反應原理：



NaCLO3+2HCL→CLO2+1/2CL2+NaCL+H2O



使用原料：氯酸鈉 （GB/T1618-1995工業一級品，含量≥99%）；

鹽酸 （GB320-93工業一級品，濃度≥31%）。

二氧化氯發生器技術要求

(1) 設備配套原則

· 本工程采用氯酸鈉和鹽酸生產二氧化氯工藝，共需1套，每套30kg/h(按有效氯計)二氧化氯發生器及配套設施。藥液計量采用進口計量泵。

· 原料供應單元：包括1臺鹽酸儲罐、1臺氯酸鈉儲罐及相應管道、閥門、管件等。

· 二氧化氯發生裝置單元：包括1套ClO₂發生器(包括計量泵、控制系統)和管道、管件等。

· 供水(動力水)單元：相應管道、閥門、管件等。

(2) 設備選用及制造要求

·計量泵、容器和設備在設計工況下達到性能。所以計量泵選用品牌產品。

·保證系統在各種運行工況下運行，保證泵在各種運行工況下可靠運行，并保證泵沒有過大的振動、噪音和泄漏。

· 單元內設備組合布置應工藝合理，管路、管件、電纜管(電纜均應走電纜管)、閥門等配件要布置的美觀大方。組合的單元內所有部件應在工廠裝配固定好，以免運輸過程中遺失。

· 計量泵的過流部件材質要滿足所輸送介質的耐腐蝕要求。

· 手動調節計量泵的流量調節范圍為0～99.99%。計量泵額定出力應為運行出力的1.25倍。

· 供水單元應保證給水泵出口流量穩定。

· 設備的布置必須方便所有設備的測試、部件的零件更換、檢修和加潤滑油。并且提供泄漏及排放管。

· 計量泵的流量應自動進行比例調節，運行過程中出現故障應有保護措施。

· 原料儲罐接口應滿足工藝要求，排污口和出液口必須分開，排污口將布置在箱的底部并能將溶液排空。

· 鹽酸排污點應通過漏斗接一根排水管上，氯酸鈉亦如此，兩種溶液分別排放。

· ClO₂發生器應保證反應收率達85%以上，反應溫度應控制在78℃左右，并且保證ClO₂發生裝置出藥口壓力能滿足加藥點的壓力要求。

(3) 電氣及控制要求

· 本系統將通過就地的電氣控制盤控制，控制盤防護等級為IP54，盤面將安裝每個電機的使用開關。

　　　 · 二氧化氯發生器控制系統應具有PID數字自動恒溫控制、故障報警、缺料、缺水、欠壓保護并具有余氯自動控制功能，可實現自動、手動切換。

· 控制面板應具有觸摸屏面板顯示，采用觸摸式人機界面，文字標識直觀動感，隨時顯示設備狀態、操作指示、參數設定等信息，可實現對重要參數頁面的加密控制。

· 各加藥泵與相應的原料儲罐設低液位信號停泵聯鎖和報警。

· 二氧化氯發生器應設斷流保護裝置，當一種藥液斷流時報警并自動停止該發生器的運行。

· 控制設備具有標準通訊接口RS485，符合多種通訊規約。通過軟件的改動，便能靈活地完成系統工藝要求。應具有遠方和就地切換控制功能，并有遠方控制端子接口，以實現遠方高程監控。
